作者：毛培友；

摘要：在炼油厂、化工厂及一些油库中，装车作业的工作非常频繁，也非常危险。快速装车、精确装车，防止冒罐、静电接地等现象一直是影响装车作业的重要因素，决定装车作业的安全性。联龙组态软件为精确、

定量装车提供必要支撑，不仅满足了上述需求，同时也减轻了现场工人的工作量，大大的提高了工作效率。

关键词：组态软件、通讯管理机；

一 联龙公司介绍

合肥联龙软件科技有限公司是以电力运维软件、电力代维软件、电力运维系统、电力运维平台,电力运维云平台、电气火灾消防监控软件、物联网大数据软件、工厂能耗在线监测软件、建筑能耗在线监测系统、电力监

控系统、变电站电力监控系统、配电自动化监控系统、组态软件、电力监控组态软件,电力组态软件、后台监控软件、电力监控后台软件、通讯管理机(网关)及件仪器仪表开发、应用为核心的从事工业自动化产品开发、

销售、服务及信息服务的高科技公司，位于安徽省合肥市高新区。

一、引言

在石化的炼油厂、化工厂及一些中小型油库，装车作业十分频繁。如何提高装车速度、精度和安全性，防止冒罐、静电接地等现象一直是影响装车作业的重要因素。联龙组态软件的定量装车系统的出现，不仅满足了上

述需求，同时也减轻了现场工人的工作量，大大的提高了工作效率。

二、系统介绍

本系统是由联龙组态软件搭配mySQL关系数据库，并结合通讯管理机、智能采集、控制设备共同完成的。联龙组态软件负责与智能设备进行通讯，实时采集每个鹤位的瞬时值、累计值等装车信息，将采集到的信息写入

的关系库中，并控制装车精确的定量值。

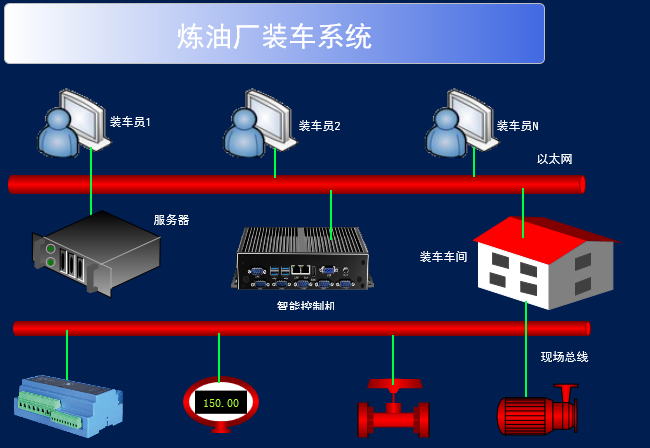

三 系统架构

组态软件安装在服务器中，同时安装与mySQL关系数据库。组态软件对每个鹤位的数据进行控制、采集、汇总，并做监测、发布，供所有局域网内的用户进行查阅。关系数据库主要用来存储各鹤位的装车计量数据和操

作记录，包括油品信息、车辆信息、操作人员信息等。

四 功能介绍

1、鹤位监控系统中，通过鹤位监控界面可以查看到每一个鹤位的工作状态，包括该鹤位的预装车数、每一个车的车号、车型、预装量、鹤管状态、爬车状态、收油斗状态、油气回收阀状态等，以及正在进行装车的信

息，包括本车的车号、车型、预装量、实付值、流速等。同时，在该功能画面可以查看某一线的细幕。

2、报警监控为了保证系统的安全运行，系统中设置了一些必要的报警点，包括溢油、静电、无流量等，在该功能界面可以查询到正在发生，或之前某一天的系统报警情况。

3、装车信息管理对于每个鹤位在装车时写入到关系库中的计量数据均可以在该功能界面查询出来，并按照需要以计量单的形式进行打印或导出。同时，如果查询出的计量数据与实际中有所不符，也可进行修改，修改

后的数据会更新到关系数据库中，同时也会生成一条更改数据的操作记录。可在操作日志功能界面查询。

4、操作日志操作日志功能分为两部分，一部分为装车时操作人员的装车动作记录；另一部分为计量人员在打印计量单是的修改记录。

5、装车操作车间的工控机中安装联龙组态软件，负责与通讯管理机通讯，采集现场各设备的数据，并在装车时将各控制信息下置到智能设备中，进而控制现场设备。同时，还要实现以下几个功能：

槽车进入装车线后，首先要在软件中将各槽车的信息录入到系统中，包括车号、车型、预装量、容积表号。

开始装车后，系统实时监测智能设备中返回的付油信号，收到该信号后，自行记录系统时间，作为开始装车的时间。当付油信号消失后，在记录一个系统时间作为装车结束的时间，并将有关该车的

信息写入到服务器中

的关系库进行保存。

装车过程中，对现场各设备的控制都由组态软件下置到智能设备中来实现，包括对鹤管的上、下、左、右移动，爬车的前、后移动等。针对于操作人员对现场设备进行的每一个操作，联龙组态软件

都做相应的记录，并写入到关系库中进行保存。此功能应用到联龙组态软件的事件功能。

通过该功能可以直接将用户的操作信息按照定义好的格式写入到关系库中。

四、结束语

基于联龙的定量装车系统实现了自动化装车，具有安全、高效、便捷等优势，促进公司的信息化建设，最终帮助实现企业优质、高产、低消耗、低成本、整体效益最优的目标，以提高企业的经济效益。
