电力运维云平台说明书

　　Windows/LINUX版本

　　一 、产品介绍

　　电力设备规模大、更新快、新技术的广泛应用，传统电力运维需要人工到现场巡检或客户报告，然后现场查勘，了解故障原因，才提出检修方案。而检修或抢修过程采用纸质记录，数据关联性差，不易统计分析，运维成本较高。

　　能源已成为人类社会不可或缺的基本要素。各类水、电、气设备与分类能耗是工业设施、公共基础设施及各类建筑建设投资和日常运营成本的主要构成部分之一，合理布局能源设施配置和管控功能可以显著提高设施与能源利用效率并降低成本;

　　安全用电电力运维云平台采用电流互感器、温度传感器和电气火灾探测器，对引发电气火灾的主要因素（导线温度、电流和剩余电流）进行不间断的数据跟踪与统计分析，并将发现的各种隐患信息及时推送给企业管理人员，指导企业实现第一时间的排查和治理，达到消除潜在电气火灾安全隐患，实现“防患于未然”的目的

　　远程监控系统平台能够实时、全面、准确地采集客户的各种能耗数据，同时可以采集展示各大站房设备运行状态和用能情况，为客户的企业核算管理提供数据支撑和多维度分析，使客户的企业能耗构成清晰化，为客户降低成本提供能耗诊断和节能建议

　　电力运维云平台是一套以节能降耗、减少运维成本、提高安全用电为核心目的，以物联网、大数据分析为基础的电力在线监测与分析管理的电力运维系统。它是通过对电力节能设备、主要工艺设备、主要耗能设备的能耗和工况进行全面监测、诊断与分析，采用设备节能、工艺优化节能、管理策略优化节能等多种手段相结合的方式，为电力用能单位提供适应用户生产线工艺工况差异化特点的系统节能产品、节能策略方案、节能管理与服务平台，进而构建“企业（集团）能源管控中心”，为重点用能单位经济用能、合理用能提供产品、技术、策略、方法和信息支持，使重点用能单位整个生产线实现节能5%-30%；

　　本系统是我公司20年来在变电站自动化系统、配电自动化、物联网、化工、水利、消防等领域的最新研究成果。它是基于Windows、LINUX操作系统平台，在一体化支撑环境上，实现变电站自动化、化工监控、水利监控、消防监控等管理功能等众多应用功能，是适合变电站、水利监控、化工监控，具有一体化设计的新一代64位操作系统电力运维云平台系统。

　　本系统以其独特新颖的系统设计思想，完善灵活的应用功能，开放性的系统结构，灵活的系统软硬件配置，可以根据用户功能的要求灵活构成各种应用功能的系统。该系统数据库、界面统一，维护方便，可扩充强，数据共享方便，真正促进自动化水平的提高，保证电网的安全、稳定、经济运行。

　　与国内其它系统相比，本系统具有如下特色：

　　1、一体化的支撑平台

　　提高了统一的支撑平台，来支撑系统的各种应用功能。对于实时运行系统，提供了实时支撑平台，包括数据库子系统（实时数据库子系统和商用数据库子系统）、人机界面子系统、报表子系统，在实时支撑平台上提供变电站自动化SCADA。统一的支撑平台，使得具有一致得人机交互界面和数据库管理维护界面，系统得功能扩展灵活，维护运行方便，避免重复投资，提高了工作效率。

　    2、模块化得系统结构

　　本系统采用模块化得软件层次结构，从支撑平台到应用功能得各个组成部分，全部按模块化结构进行设计。模块化的软件设计结构，使得系统软件结构清晰，便于维护，避免重复开发，配置灵活。

　　3、面向电力系统对象的数据库设计

　　按照电力系统设备对象来建立系统数据库模型。

　　4、三层体系结构

　　5、数据一致性

　　数据一致性是目前自动化系统中的一个重要、关键技术问题。这个问题解决的不好，将影响自动化系统的稳定运行以及功能的进一步扩充。本监控系统彻底解决了历史数据库和实时数据库的数据一致性，保证了系统的可靠稳定运行。

　　6、易于维护和远程诊断

　　易维护性包含两层含义：用户易于维护和开发商易于维护。对于用户，本监控系统提供了功能强大、操作方便的人机交互界面（图形，数据库，报表），用户可方便地对数据库及图形报表进行增、删、改，无需做多余的录入转换。另外，综合数据采集系统和统一的支撑平台，使得用户可以在一个系统上实现所有的应用功能，减轻了维护人员的工作压力。还提供了基于电话拨号的远程调试诊断手段，可在远地对用户系统进行维护，修改程序，对用户要求做到及时响应。可以在系统不中断运行的情况下，记录系统内部的运行状态（进程起停时间、资源占用情况、进程异常状态），提供分析系统内部运行状态的专用软件，可离线或在线运行。可远程启动或停止系统内部状态记录，控制状态记录信息的粗细。

　　7、与数据库结构无关的编程技术

　　本监控系统采用与数据库结构无关的结构设计技术，按照不同应用的需求可以更改数据库中表的结构，或增加新的数据表，本系统无需重新编译就可在线运行。结构无关性保证了系统运行的稳定性，使得用户在提出新的需求后，无须编译所有的运行程序，重新启动系统，保证了用户功能的灵活扩展。

　　8、强大的全C语言计算引擎

　　系统提供了功能强大的全C语言数据库计算引擎。可随意引用C语言提供的标准函数，操作符和运算符，提供If/Then/Else条件运算语句，循环语句FOR/While的支持，可自定义变量，引用数据库中的任何数据进行计算，计算周期可在线设定或修改。该计算引擎可完成用户一般的计算公式和特殊的计算公式，避免特殊公式单独建表和编程实现，保证了系统功能的灵活性和稳定性。

　　9、强大的通讯支持

　　系统能够适应不同的通讯方式以及通讯网络结构。可适应集中的数据采集方式，也支持分散数据采集方式，还支持通过网络采集RTU数据的方式。

　　2 主要功能

　　2.1 采集功能

　　采集RTU远动终端或通讯管理机全数据。

　　2.2 通讯功能

　　支持1个TCP/IP 服务端通讯

　　2.3 事件功能

　　2.3.1 事件配置

　　配置：阀值配置：预警、告警、严重告警配置功能，

　　告警启停配置：遥测、状态量变化启停配置功能；

　　分类配置功能：遥测告警、状态量变化分类配置，如分为开关类、刀闸类共21类配置

　　报警等级配置功能。

　　白名单功能。

　　2.3.2事件记录功能

　　告警事件记录功能

　　2.3.3 事件查询功能

　　可根据配置分类、分时间段等查询功能。

　　2.4 参数配置功能

　　分为人员权限参数配置、厂站参数配置、遥测参数配置、遥信参数配置、计算参数配置、语音合成参数配置、报警参数配置、时段定义参数配置等功能。

　　2.5 计算功能

　　根据计算参数配置的计算公式计算。

　　2.6 系统处理功能

　　负责事件、告警处理分析

　　2.7 声音合成功能

　　对越限告警、事故的文字进行语音合成

　　2.8 监控功能

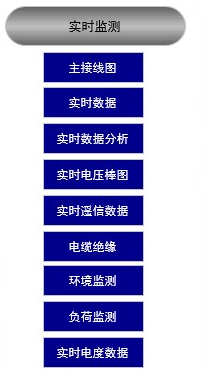

　　实时数据监视、控制、实时数据查看、报表、历史数据查看、事件查看等。

　　录波等

　　2.9 作图功能

　　支持SVG输出

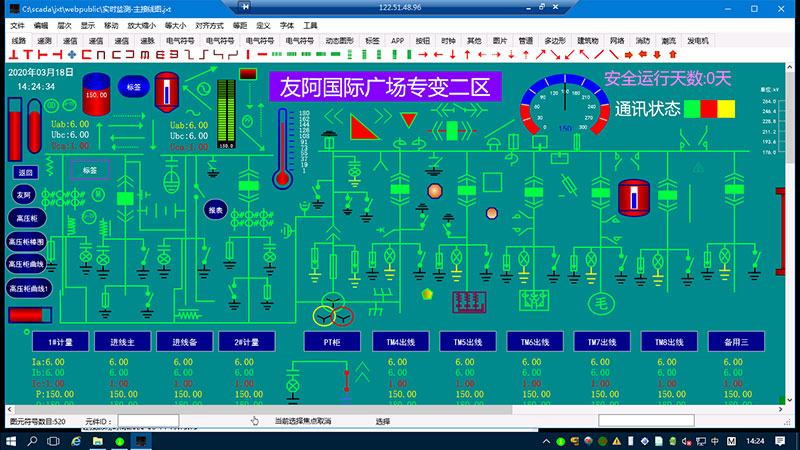

　　采用D2D技术制作矢量图、主接线图、状态图；如：分析图

　　状态图

　　接线图等

　　2.10 语音报警功能

　　根据报警级别进行语音循环报、单次报等。

　　2.11 历史数据存储功能

　　存储遥测历史数据，间隔5分钟

　　存储遥脉历史数据，间隔15分钟；

　　2.12 人员权限管理功能

　　主要是人员、角色权限管理、配置等；

　　2.13 消防、水气等能耗监测

　　消电联动监测、水气等能耗数据实时采集监测，能源数据统一管理归类

　　2.14 环境监测

　　2.15 环境监测，实时事件推送，远程视频监控

　　2.16 事故预测告警及短信、APP通知

　　智能化预报警功能实现实时事件推送、历史事件查询、事件分类。故障告警、系统自动推图、视频联动、线路变位闪烁。对于开关变位、保护动作、遥测量越限、通信异常、终端设备运行异常等，系统自动进行报警，同时向用户发送告知。监控中心运行人员第一时间给用户负责人打电话告知并了解现场情况

　　2.17 运维抢修

　　运维抢修服务包括：报表管理、巡视管理、交接班、工单管理、运维报告、虚拟化设备、画面自动巡视、区域监视、地图定位、日常巡检、缺陷管理、二维码管理、设备档案、生命周期管理、备品备件管理

　　2.18 大数据分析

　　设备运行趋势分析：负荷、电流、触点温度等；电动机分析：效率、安全运行时间、维护时间等；故障分析、趋势预测、越限统计；重要设备、线路、用能单位能耗分析；线路、变压器，监控点负荷预测

　　2.19 用电安全管理

　　电能质量、越限统计、停电统计、系统日志；图形开票、打印，本地远程遥控（带防误判断功能）；用户权限管理多层次、无限级；本地与外网数据隔离。

　　2.20 运维驾驶舱

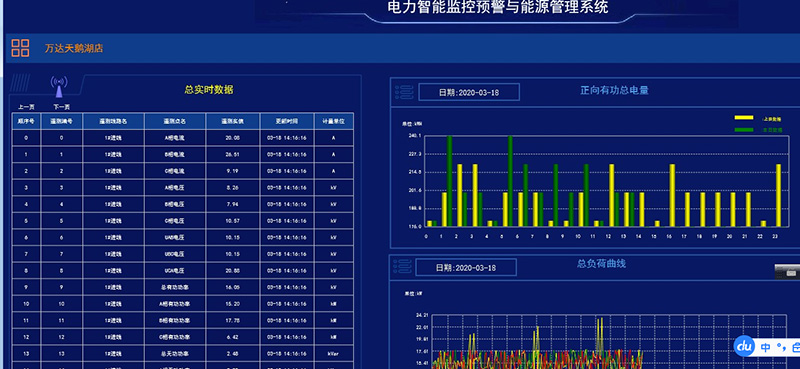

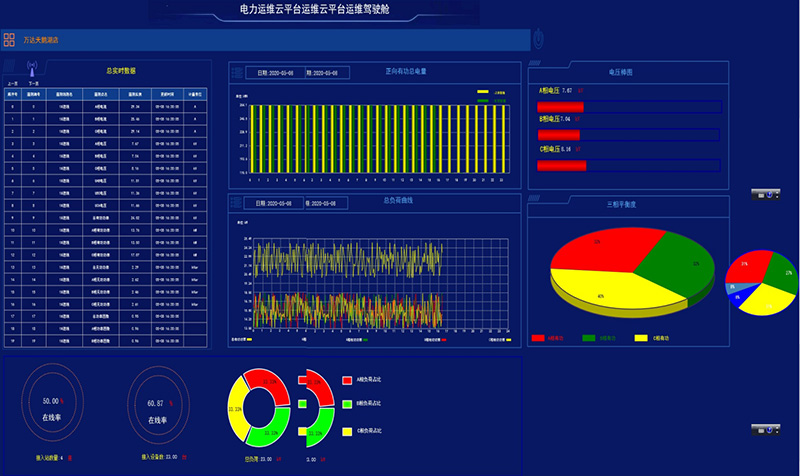

　　主要、重要信息总览页面，包含重要数据分析、重要实时数据、重要报警信息、设备在线状态、重点关注数据等

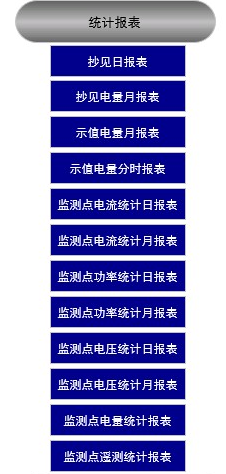

　　2.21 报表功能

　　3、系统基本要求

　　内存4G或以上、1T硬盘或以上、多媒体音箱;

　　操作系统为Ubuntu16.04以上64位操作系统。CentOS 7以上64位操作系统

　　4、适用场景

　　适用变电电站自动化

　　适用大中型电厂、集控站、配网、电能量计费系统等。

　　适用水文监测

　　适用水厂监控

　　适用抄表系统

　　适用石油、化工、消防、钢厂监控

　　5、容量指标

　　站（厂）数：32个及以上（扩展功能定制）

　　遥测量：1万到1百万（扩展功能定制）

　　遥信量：1万到1百万（扩展功能定制）

　　电度量：1万到1百万（扩展功能定制）。

　　事件记录数：分月存储，没有限制。

　　6、接入协议

　　◆ 部颁104规约

　　7、系统架构

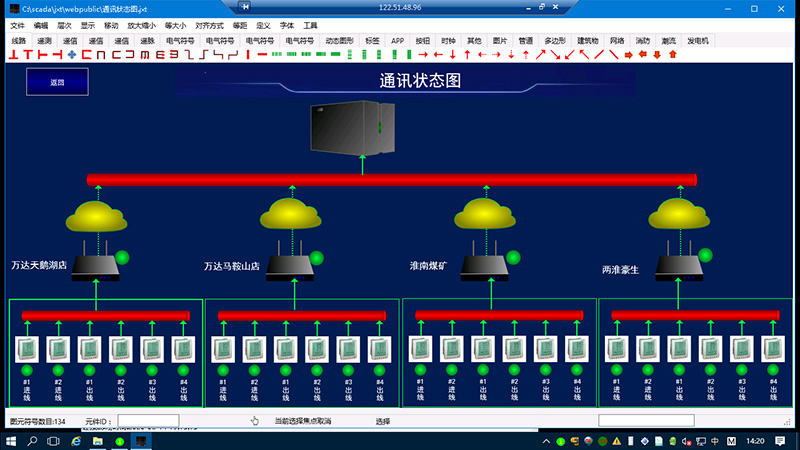

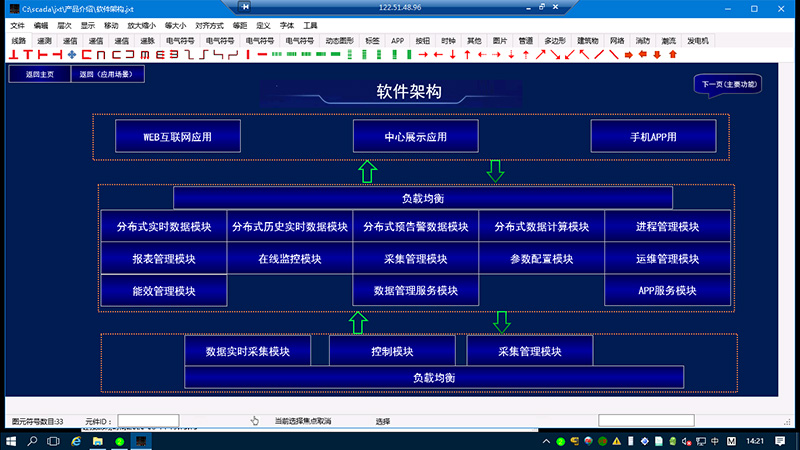

　　7.1 软件架构

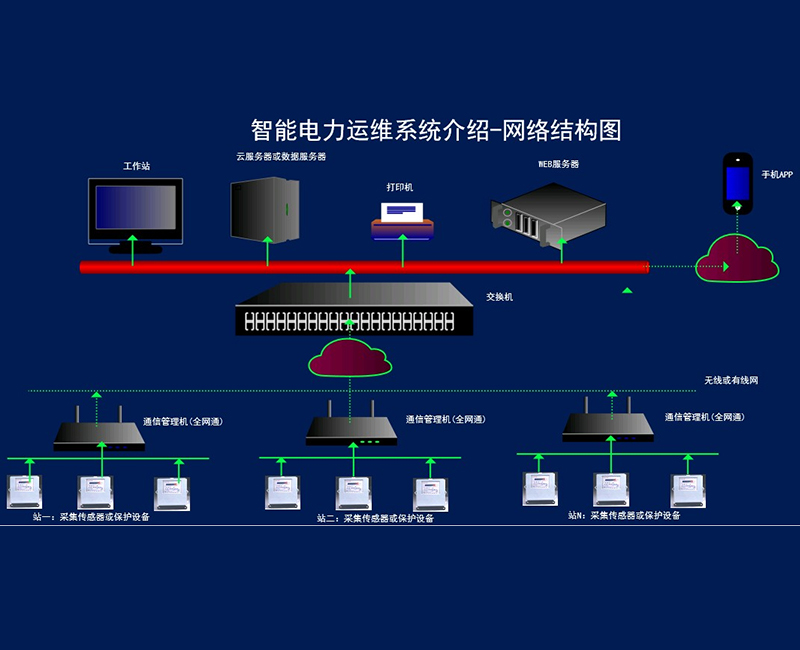

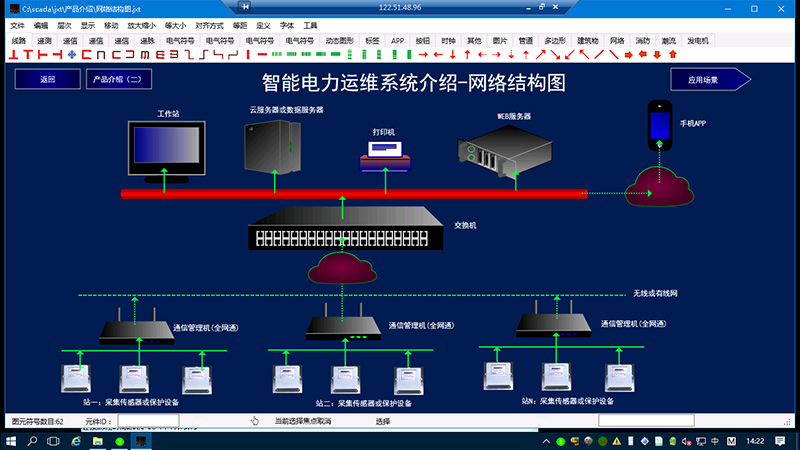

　　7.2 系统架构

　　8、系统安装

　　直接拷贝到客户定义的目录下即可，程序自动识别安装路径。

　　9、其他

　　配置数据库：本系统数据由Mysql和SQLite，订货时请说明

　　历史库有：Mongodb和系统自定义数据库订货时请说明

　　支持操作系统：Windows10、Windows7、Windows Server2016、

　　Windows Sever2019，Ununtu18.04或以上 CentOS 7或以上

　　说明操作系统要求64位
