变电站综合自动化使用说明书

　　合肥联龙软件科技有限公司

　　Windows/Linux 版

　　联龙Windows/Linux版变电站自动化综合监控系统

　　1、产品介绍

　　监控系统以计算机、通讯设备(通讯管理机、网关)、测控单元（保护装置、电力仪表、电能表、温度、湿度传感器等）为基本工具，将各个智能电力监控装置、变电站保护装置、电力监控仪表有机灵活地联系在一起，对遥测、遥信、遥脉、事件记录等各种数据进行测量和监视，对可控设备进行遥控，并可对定值进行整定，实现系统的综合自动化。 同时 对数据及报警、故障信息进行分析、记录，为分析系统运行情况以及判断事故原因提供可靠、有力的帮助。为变电、配电系统的实时数据采集、开关状态监测及远程控制提供了基础平台，它可以检测、控制设备构成任意复杂的监控系统，在变电、配电的监控中发挥了核心作用，可以帮助企业消除信息孤岛，降低运作成本，提高生产效率，加快变配电过程中的反应速度。

　　随着计算机信息技术在电力行业越来越广泛的应用，管理者已经不再满足于在固定的监控中心才能监控变配电现场的运行工况。其分布式的结构保证了系统最大的效率，为满足企业的管理、监视、控制一体化需求提供了完整、可靠的解决方案。

　　一直以来，项目开发团队始终有预见性地开发具有潜在应用价值的功能模块，同时认真评估用户反馈建议来改进产品，与客户的互动合作促进了项目开发团队的持续发展，也使用户得到超值回报。

　　电力监控后台软件着重考虑了系统反应速度、可靠性和稳定性，提高人机界面友好性、灵活性，提供适合综合自动化的各种灵活模式，尽量减少工作人员工作量，降低系统成本投入，保证系统良好移植性、兼容性、可扩充性以及用户易掌握、易维护、易操作。

　　本系统是我公司20年来在变电站自动化系统、化工、水利、用电信息采集(抄表系统)、需求侧能源管理、工厂用能管理、电力后台监控软件等组态软件研究的基础上的最新研究成果。它是基于Linux/Windows操作系统平台，在一体化支撑环境上，实现变电站自动化监控、化工监控、水利监控等管理功能等众多应用功能，是适合变电站监控、配电房监控、水利监控、化工监控、电厂监控，具有一体化设计的新一代64位综合电力监控系统。

　　本系统以其独特新颖的系统设计思想，完善灵活的应用功能，开放性的系统结构，灵活的系统软硬件配置，可以根据用户功能的要求灵活构成各种应用功能的系统。该系统数据库、界面统一，维护方便，可扩充强，数据共享方便，真正促进自动化水平的提高，保证电网的安全、稳定、经济运行。

　　与国内其它系统相比，本系统具有如下特色：

　　1、一体化的支撑平台

　　提高了统一的支撑平台，来支撑系统的各种应用功能。对于实时运行系统，提供了实时支撑平台，包括数据库子系统（实时数据库子系统和商用数据库子系统）、人机界面子系统、报表子系统，在实时支撑平台上提供变电站自动化SCADA。统一的支撑平台，使得具有一致得人机交互界面和数据库管理维护界面，系统得功能扩展灵活，维护运行方便，避免重复投资，提高了工作效率。

　　2、微服务系统结构

　　本系统采用微服务软件结构，从支撑平台到应用功能的各个组成部分，全部按微服务结构进行设计。微服务的软件设计结构，使得系统软件结构清晰，便于维护，避免重复开发，配置灵活。

　　3、面向对象的数据库模型设计

　　按照电力系统设备对象来建立系统数据库模型。

　　4、微机保护信息处理功能

　　为了适应变电站无人值班的发展，除了完成四遥功能外，对保护定值、保护事件的处理功能显得越来越迫切。系统针对保护定值事件处理进行了专门处理，实现了远程查询、修改、设置保护定值，远程获取测量值，处理各种类型的保护事件。可在线实现软压板投退，保护定值区域切换，保护信号复归，适应了变电站综合自动化的发展方向。

　　2、主要特点

　　1、成熟化、模块化、监控软件和核心联网采集产品自主研发的特点，

　　2、根据客户的需求定制化调整，并具有很强的性价比特点。

　　3、监控工作站采用通用工业监控计算机，支持跨Windows/Linux操作系统

　　4、数据记录在工作站两台互相备份，保证每天24小时，每年365天，连续运行

　　5、在有紧急的告警信息到来时，系统会立即推出发出告警信息的开关站的画面，发出声光报警，可以帮助监控人员找出问题，及时处理。

　　6、支持Windows和Linux两种操作系统；

　　7、遥测设备的常用电力参数，如三相电流、三相电压、有功功率、无功功率、功率因数、温度、等；支持模拟量的变比设置；

　　8、遥信监测各开关量的状态信号，支持常开/常闭参数设置；

　　9、支持将数据添加到报警信号中，根据信号的限值进行提醒功能，能够根据不同的预警信号发出声、光等报警方式；

　　10、四遥数据实现自动采集与数据库记录，数据库支持检索和EXECL表格导出，数据可供多台电脑共享，且硬件及软件均需预留扩展端口；

　　11、遥控和遥调需要在数据库中自动记录操作日志，可以在界面检索、显示、导出。

　　12、支持根据检索条件进行数据库数据的趋势图、柱状图等多种图表显示功能；

　　13、支持主接线图定制、常用的图形、颜色等功能，在软件画面上显示各条专线的负荷情况，包括总电流、电压、功率及各配电变压器的负荷情况；

　　14、支持SOE，后台设置SOE编码和事件，由通讯读取SOE时标和事件，在后台显示，在数据库记录；

　　15、支持通讯对时操作；

　　16、支持动图的显示；

　　17、支持规约设计的故障录波报文召唤、存储、显示；可以存储为固定模板的EXCEL格式；

　　18、支持双后台冗余，

　　19、热切换；支持多语言

　　3、主要功能

　　3.1 远动采集功能

　　3.1.1采集内容

　　操作员站通过网络接收和处理通信计算机通送来的各种数据。每个数据采样通道都应具有“开通”、“关闭”和“写入”的选通置数功能，值班人员可依据所授与的操作权限等级和范围，对有关数据采样通道进行人工查询或设置信息。

　　l）数据采集包括模拟量、数字量和电能量的采集。

　　模拟量可以是交流量，也可以是直流量；

　　2）一般的模拟量、数字量按给定的扫描周期进行采集。

　　3）对某些需要快速反应带时标的数字量采用中断方式输入。

　　4）对某些需要追忆记录的模拟量采用快速扫描方式处理。

　　5）对电能量能进行连续采集，采集的方式为RS485接日形式的数据输入

　　采集RTU远动终端或通讯管理机全数据。

　　通过485总线直接采集多功能仪表或传感器全数据；

　　3.1.2 采集数据

　　1) 模拟量

　　a) 10kV、35kV、110kV、220kV线路的电流、有功功率、无功功率

　　b) 变压器各侧的电流、有功功率、无功功率

　　c) 所采集的各母线电压及频率

　　d) 母联和分段断路器电流

　　e) 35kV/20kV/10kV电容、电抗无功功率

　　f) 主变油温

　　2) 状态量

　　a) 全部断路器位置信号

　　b) 全部隔离开关位置信号

　　c) 主变压器保护、母线保护、线路保护动作信号

　　d) 断路器重合闸、失灵保护动作信号

　　e) 变电站事故总信号

　　f) 变压器分接头位置信号

　　以上各种信息，用户可自行定义需要的数据集。

　　3.2 通讯功能

　　支持18个串口/485通讯，波特率、数据位等配置设定

　　支持1个TCP/ip 服务端通讯

　　支持1个TCP/ip 客户端通讯

　　支持1个UDP/ip 客户端通讯

　　3.3 事件功能

　　3.3.1 事件配置

　　配置：阀值配置：预警、告警、严重告警配置功能，

　　告警启停配置：遥测、状态量变化启停配置功能；

　　分类配置功能：遥测告警、状态量变化分类配置，如分为开关类、刀闸类共21类配置

　　报警等级配置功能。

　　白名单功能。

　　3.3.2事件记录功能

　　告警事件记录功能.

　　3.3.3 事件查询功能

　　可根据配置分类、分时间段等查询功能。

　　当变电站一次设备出现故障时，将引起继电保护动作、开关跳闸，事件顺序记录功能将事件过程中各设备动作顺序，带时标记录、存储、显示、打印，生成事件记录报告，供查询。

　　3.3.4 事件指标

　　系统保存1年的事件顺序记录条文。

　　事件分辨率：依据测控保护装置的事件分辨率，后台软件不失真。

　　3.4 参数配置功能

　　分为人员权限参数配置、厂站参数配置、遥测参数配置、遥信参数配置、计算参数配置、语音合成参数配置、报警参数配置、时段定义参数配置等功能。

　　3.5 计算功能

　　计算功能能按运行要求对有关设备的有功功率、无功功率、电流、有功电能、无功电能，求取最小值、最大值、平均值、累计和对变压器损耗、功率因素等根据随机函数库和用户定义的函数式进行计算和统计分析，根据计算参数配置的计算公式计算，具体如下

　　1) 系统应向操作人员提供方便的实时计算功能。

　　2) 应具有加、减、乘、除、积分、求平均值、求最大最小值和逻辑判断，以及进行功率总加、电量分时累计等计算功能。

　　3) 供计算的值可以是采集量、人工输入量或前次计算量，这些计算从数据库取变量数据，并把计算结果返送数据库。

　　4) 计算结果应可以处理和显示，并可以对计算结果进行合理性检查。

　　5) 应可以由用户用人机交互方式或编程方式定义一些特殊公式，并按用户要求的周期进行计算

　　3.6 系统处理功能

　　3.6.1 概述

　　1、负责事件、告警处理分析

　　2、数据处理包括数据滤波、数据误码校验分析和数据传输差错控制的预处理。

　　数据处理包括数据正常处理和数据异常报警处理。报警的形式有声响、CRT模拟光字牌报警显示、报警一览表显示、分类报警显示和报警信息打印等

　　3.6.2 模拟量输入（AI）处理

　　AI处理应包括数据合理性检查、工程单位变换、数据变化、越限检测、精度及线性度测试、零浮校正、极性判别等。

　　1）模拟量输入越限报警处理

　　对任一AI信号或计算值进行越限检查，当AI信号或计算值越限时进行报警处理。报警限值可设2个上限和2个下限。当参数越限时，CRT向动推出相关画面，相应的字符闪烁显示，并发出语音提醒操作员注意，并将报警信息输出至打印机，必要时能自动进行某些操作处理。

　　报警信息包括点号、名称、参数实际值和相应的限值，以及越限及复位时问（年、月、日、时、分、秒、毫秒）。

　　2）报警点的禁止或允许，报警死区和越限值的定义能随电力系统运行情况可由人工进行组态和修改。

　　3.6.3 数字量输入（DI）处理

　　DI处理包括状态输入变化检测，预置状态输入动作时限等

　　3.7 声音合成功能

　　对越限告警、事故的文字进行语音合成

　　3.8 监控功能

　　3.8.1 监控功能概述

　　监控系统应能够同时和各个调度中心/集控站通信，且能对通道状态进行监视。为保证远程通信的可靠，通信口之间应具有手动/自动切换功能，且MODEM也应有手动/自动切换功能。

　　监控系统应能正确接收、处理、执行各个调度中心/集控站的遥控命令，但同一时刻只能执行一个主站的控制命令。

　　具有就地对远动通信装置进行数据库查询、软件组态、参数修改等维护功能

　　实时数据监视、控制、实时数据查看、报表、历史数据查看、事件查看等。

　　录波等。

　　3.8.2 监控功能显示功能

　　1）画面显示应可无级缩放、平滑漫游。显示复杂画面时，应有导航图功能。

　　2）画面调用方式应包括热键调用、菜单调用、联想调用、自动触发调用等。

　　3）对显示的画面和数据，应有多种表达方法，其中包括前景、背景和边宽颜色的变化和填充，图元的位移、旋转、着色等。

　　4）对各种数据可用多种形式表达,其中包括曲线图、棒状图、模拟表计图和饼图。

　　5）在操作员站上接入宽行图形打印机，应可实现对CRT画面实现任意窗口的硬拷贝功能。

　　3.8.3 监控功能画面内容

　　画面显示至少应包括：

　　（1）全站主接线画面

　　（（2）主变压器运行工况

　　（3）变电站运行工况

　　（4）各级电压曲线、棒状图和实时模拟表计图

　　（5）各主回路的负荷曲线、棒状图和实时模拟表计图，全站负荷平衡表

　　（6）I/0通道工况

　　（7）测控和保护单元运行工况

　　（8）测量量一览表

　　（9）信号量一览表

　　（10）控制量一览表

　　（11）SOE记录一览表

　　（12）电能量一览表

　　（13）系统通信网络运行工况

　　（14）所用电系统运行工况

　　（15）全站直流系统运行工况

　　（16）UPS运行工况

　　（17）系统配置图

　　（18）系统运行工况

　　（19）各种报警输出

　　（20）各种报表

　　（21）趋势画面

　　（22）通信系统直流电源运行工况

　　（23）其他

　　3.8.4 监控显示扫描

　　对于直流输入的不同数据组别，应可设置不同的扫描率，扫描周期在0.5秒—30秒可变（以秒为单位）

　　3.9 画面作图功能

　　3.9.1 作图概述

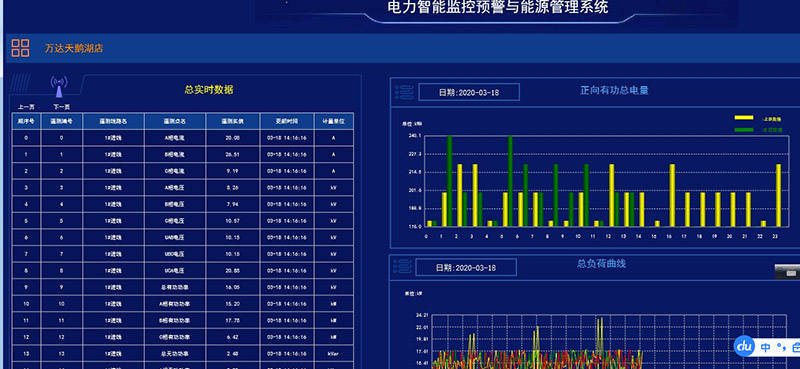

　　采用D2D技术制作矢量图、主接线图、状态图；如：分析图

　　状态图

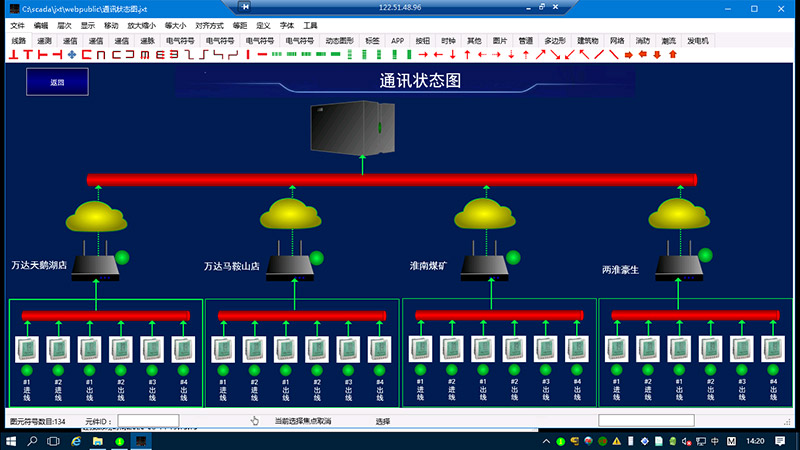

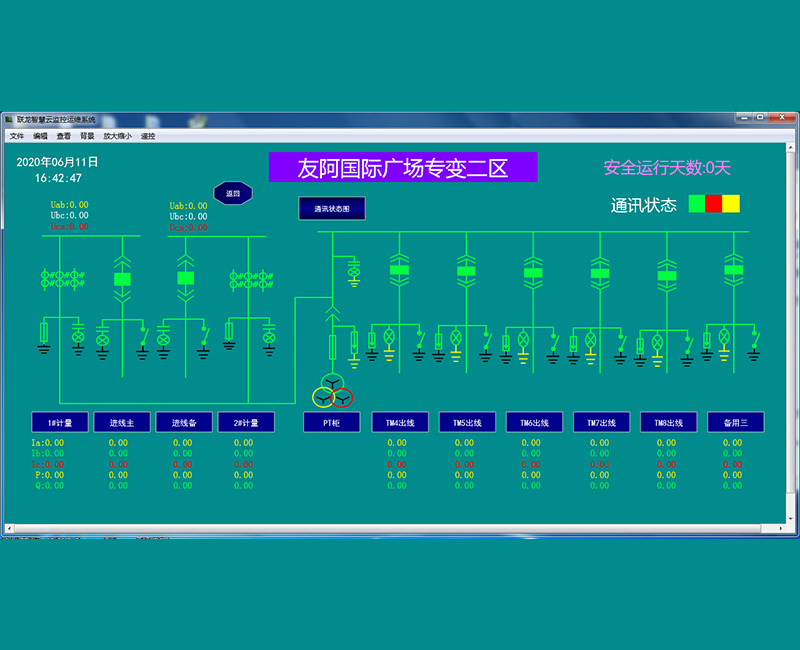

　　接线图等

　　3.9.2 画面生成及显示

　　系统应具有电网网络拓扑分析功能，实现带电设备的颜色标识。所有静态和动态画面应能存储，并能以jpeg、bmp、等图形格式输出。具有图元编辑图形制作功能，使用户能够在任一台主计算机或操作员工作站上均能方便直观的完成实时画面的在线编辑、修改、定义、生成、删除、调用和实时数据库连接等功能，并且对画面的生成和修改应能够通过网络广播方式给其他工作站。在主控室操作员工作站显示器上显示的各种信息应以报告、图形等形式提供给运行人员。

　　3.9.3 画面显示内容

　　1) 全站电气主接线图（若幅面太大时可用漫游或缩放方式）

　　2) 分区及单元接线图

　　3) 实时及历史曲线显示

　　4) 棒图（电压和负荷监视）

　　5) 间隔单元及全站报警显示图

　　6) 监控系统配置及运行工况图

　　7) 保护配置图

　　8) 直流系统图

　　9) 站用电系统图

　　10) 报告显示（包括报警、事故和常规运行数据）

　　11) 表格显示（如设备运行参数表、各种报表等）

　　12) 操作票显示

　　13) 日历、时间和安全运行天数显示

　　3.10 语音报警功能

　　1、根据报警级别进行语音循环报、单次报、优先报等。

　　2、报警可根据需要分为三级：一般报警、重要报警、紧急报警，重要报警应比一般报警优先报出，紧急报警应比重要报警优先报出，报警级别可设定；报警信号、报警内容可在任何画面自动显示；报警应可进行分类；实现语音报警功能，针对不同的分类报警，进行不同的分类语音报警；

　　3、实现告警推画面功能，当告警发生时，根据报警信号位置弹出对应摄像头画面，自动操作指定设备（照明、警铃等），并自动录像（录像时间可设），实现报警联动；

　　4、接收管理服务器转发的变电站监控系统的报警信息，并指定相应进行记录，以备进行事故调查；

　　5、所有报警信息均应自动保存，有需要时可打印输出；

　　6、可以对报警进行综合查询

　　3.11 具有事故报警和预告报警功能

　　事故报警包括非正常操作引起的断路器跳闸和保护装置动作信号；预告报警包括一般设备变位、状态异常信息、模拟量或温度量越限等。

　　1) 事故报警

　　事故状态方式时，事故报警立即发出音响报警（报警音量可调），操作员工作站的显示画面上用颜色改变并闪烁表示该设备变位，同时显示红色报警条文，报警条文可以选择随机打印或召唤打印。

　　事故报警通过手动或自动方式确认，每次确认一次报警，自动确认时间可调。报警一旦确认，声音、闪光即停止。

　　第一次事故报警发生阶段，允许下一个报警信号进入，即第二次报警不应覆盖上一次的报警内容。报警装置可在任何时间进行手动试验，试验信息不予传送、记录。报警处理可以在主计算机上予以定义或退出。事故报警应有自动推画面功能。

　　2) 预告报警

　　预告报警发生时，除不向远方发送信息外，其处理方式与上述事故报警处理相同(音响和提示信息颜色应区别于事故报警)。部分预告信号应具有延时触发功能。

　　3) 对每一测量值（包括计算量值），可由用户序列设置四种规定的运行限值（低低限、低限、高限、高高限），分别可以定义作为预告报警和事故报警。四个限值均设有越/复限死区，以避免实测值处于限值附近频繁报警。

　　4) 开关事故跳闸到指定次数或开关拉闸到指定次数，推出报警信息，提示用户检修。

　　3.12 历史数据存储功能

　　存储遥测历史数据，间隔5分钟

　　存储遥脉历史数据，间隔15分钟；

　　3.13 人员权限管理功能

　　1、主要是人员、角色权限管理、配置等；

　　2、监控系统具有操作监护功能，允许监护人员实施监护，避免误操作；

　　3、具备不同等级的操作权限，对不同的操作权限设置不同的密码，对应的开放一定功能，分级权限能够精确到个人；

　　4、前台的遥控和遥调操作，需要有确认和密码验证过程，后台的遥控和遥调不需要有确认过程；

　　页面支持根据权限区分隐藏和显示

　　3.14 报表

　　3.14.1 报表类别

　　监控系统能生成不同格式的生产运行报表。提供的报表包括：

　　1) 实时值表

　　2) 正点值表

　　3) 开关站负荷运行日志表（值班表）

　　4) 电能量数据统计表

　　5) 事件顺序记录一览表

　　6) 报警记录一览表

　　7) 微机保护配置定值一览表

　　8) 主要设备参数表

　　9) 自诊断报告

　　10) 其他运行需要的报表

　　3.14.2 输出方式及要求

　　1) 实时及定时显示。

　　2) 召唤及定时打印。

　　3) 生产运行报表应能由用户编辑、修改、定义、增加和减少。

　　4) 报表应使用汉字。

　　5) 报表应按时间顺序存储，报表的保存量应满足运行要求。

　　3.14.3 报表打印

　　常用的打印方式有屏幕打印、定时打印和召唤打印等。

　　所有报表、报警信息记录和操作提示的显示以及打印输出均应为中文或中文注释。汉字的容量至少达到2级字库的要求。应具有电子报表功能，能按用户定义的格式加工报表，并在指定的打印机上输出。对于某些确定的模拟量或电能量，以小时为单位读取测量值，在预先选择的周期内，统计出最小值、最大值、平均值或累计值进行打印制表。根据运行人员的要求，可以随机自动打印和随时人工召唤打印，制表数据至少应保存一年，以便运行人员追补打印。打印内容包括报警打印、事件顺序记录打印和历史记录曲线等

　　3.15人机联系

　　人—机联系是值班员与计算机对话的窗口，值班员可借助鼠标或键盘方便地在屏幕上与计算机对话。人—机联系包括：

　　a) 调用、显示和拷贝各种图形、曲线、报表

　　b) 发出操作控制命令

　　c) 数据库定义和修改

　　d) 各种应用程序的参数定义和修改

　　e) 查看历史数值以及各项定值

　　f) 图形及报表的生成、修改、打印

　　g) 报警确认，报警点的退出/恢复

　　h) 操作票的显示、在线编辑和打印

　　i) 日期和时钟的设置

　　j) 运行文件的编辑、制作

　　k) 主接线图人工置数功能

　　l) 主接线图人工置位功能

　　m) 监控系统主机上应有系统硬件设备配置图，该配置图能反映所有连接进系统的硬件设备的运行状态

　　3.16系统自诊断和自恢复

　　远方或变电站负责管理系统的工程师可通过工程师工作站对整个监控系统的所有设备进行的诊断、管理、维护、扩充等工作。系统应具有可维护性，容错能力及远方登录服务功能。

　　系统应具有自诊断和自恢复的功能。系统应具有自监测的功能，应提供相应的软件给操作人员，使其能对计算机系统的安全与稳定进行在线监测。系统应能够在线诊断系统硬件、软件及网络的运行情况，一旦发生异常或故障应立即发出告警信号并提供相关信息。应具有看门狗和电源监测硬件，系统在软件死锁、硬件出错或电源掉电时，能够自动保护实时数据库。在故障排除后，能够重新启动并自动恢复正常的运行。某个设备的换修和故障，应不会影响其他设备的正常运行。

　　3.17 与其他设备的通信接口

　　1) 监控系统与继电保护的通信接口

　　监控系统以串口或网络的方式从保护装置信息采集器或继电保护及故障信息管理子站连接获取保护信息。

　　如果在监控系统后台实现继电保护装置软压板投退、远方复归的功能，则继电保护及故障信息管理子站系统与监控系统分网采集保护信息。保护装置可按照子站系统和监控系统对保护信息量的要求，将保护信息分别传输至子站系统和监控系统。

　　如果不在监控系统后台实现继电保护装置软压板投退、远方复归的功能，则监控系统仅采集与运行密切相关的保护硬接点信号，站内所有保护装置与故障录波装置仅与继电保护及故障信息管理子站连接；保护及故障信息管理子站向监控系统转发各保护装置详细软报文信息。

　　2) 监控系统与其他通信设备的接口

　　其他通信设备主要包括直流电源系统、交流不停电系统、火灾报警装置、电能计量装置及主要设备在线监测系统等。监控系统通信接口设备采用数据通信方式收集各类信息，经过规约转换后通过以太网传送至监控系统主机。

　　3.18 运行管理

　　计算机监控系统根据运行要求，可实现如下各种管理功能：

　　1) 事故分析检索：对突发事件所产生的大量报警信号进行分类检索。

　　2) 操作票：根据运行要求开列操作票、进行预演，并能进行纠错与提示。

　　3) 模拟操作：提供电气一次系统及二次系统有关布置、接线、运行、维护及电气操作前的实际预演。

　　4) 管理功能应满足用户要求，适用、方便、资源共享。各种文档能存储、检索、编辑、显示、打印。

　　5) 测控单元宜具有当地维护、校验接口，满足交流采样运行检验管理的要求。

　　3.19控制操作及闭锁

　　操作员站控制操作的操作权限等级和范围可由用户设置，远方控制（包括通过操作员站控制）操作和就地控制柜上的控制操作应能互相切换。控制方式包括远方操作、就地操作和禁止操作。其优先权级别的顺序为：就地测控单元最高，站控级第二，远方调度级第三。为确保控制的正确性，系统应提供延时控制、返校检查、拒动重发、成组控制等功能。系统应对通过键盘和鼠标的控制输出有相应的操作记录，此记录为加密记录，其属性为只读。为确保控制操作的正确性，系统应能对变电站主设备的电气操作实现闭锁。防误操作系统应具有总解锁功能。每一间隔也应具有本间隔解锁功能。防误操作系统以达到下述要求。

　　1）防止带负荷分、合隔离开关；

　　2）防止误分、误合断路器；

　　3）防止带电合接地刀闸；

　　4）防止带接地刀闸合同。

　　系统实现上述误操作的方式可单独采用硬件方式或软件方式，也可采用两者结合的方式。

　　3.20数据库建立和管理维护功能

　　现场实时数据经过类型处理后存储于实时数据库，根据用户设置的周期对实时数据库中相应的点进行记录，形成历史数据库。数据库的管理和维护应包括存取控制、一致性保护、数据库的备份和恢复等功能。根据运行的需要，数据库可灵活地进行扩充和修改，I/0点相关参数可通过数据库进行在线编辑和定义。各种在线操作不应影响系统正常运行。

　　4、系统性能指标

　　计算机监控系统在保护装置、测控装置、电力仪表等设备满足性能指标的前提下，满足以下性能指标要求：

　　1) 电流量、电压量测量误差≤0.5%，有功功率、无功功率测量误差≤1.0%。

　　2) 电网频率测量误差≤0.02Hz。

　　3) 模拟量越死区传送整定最小值≥0.1%(额定值),并逐点可调。

　　4) 事件顺序记录分辨率（SOE）：站控层≤2ms，间隔层测控单元≤1ms。

　　5) 模拟量越死区传送时间（至站控层）≤2s。

　　6) 状态量变位传送时间（至站控层）≤1s。

　　7) 模拟量信息响应时间（从I/O输入端至远动通信装置出口）≤3s。

　　8) 状态量变化响应时间（从I/O输入端至远动通信装置出口）≤2s。

　　9) 控制执行命令从生成到输出的时间≤1s。

　　10) 双机系统可用率≥99.9％。

　　11) 控制操作正确率100％。

　　12) 站控层平均无故障间隔时间（MTBF）≥20000h。

　　间隔级测控单元平均无故障间隔时间≥30000h。

　　13) 各工作站的CPU平均负荷率：

　　正常时（任意30min内）≤30％。

　　电力系统故障（10s内）≤50％。

　　14) 网络负荷率：

　　正常时（任意30min内）≤20％。

　　电力系统故障（10s内）≤40％。

　　15) 模数转换分辨率≥14位。

　　17) 画面整幅调用响应时间：    实时画面  ≤1s

　　其他画面  ≤2s

　　18) 画面实时数据刷新周期：≤3s

　　19) 双机自动切换至功能恢复时间：  ≤30s

　　5、系统基本要求

　　5.1 计算机要求

　　要求按当前主流配置，要求不低于以下指标

　　CPU：I5及以上系列计算机或等同计算机

　　主频：》2.0GHZ

　　内存：DDRAM 4G或以上

　　高速缓存：》1M KB

　　光驱（CD－ROM）：≮50X

　　硬盘（HDD）：1T硬盘或以上

　　128 MB AGP4X高速图形卡，支持3D功能。

　　SB64位声卡

　　多媒体音箱：30W～100W有源防磁音箱

　　能同时支持10Base－T(F) 和 100Base－T（F） 的自适应PCI 网卡

　　2）监控主站人机会话LCD

　　显示尺寸：17”

　　分辨率：≮1800* 1440

　　点距：≤0.25mm

　　行频：≮100kHZ

　　场频：≮88HZ

　　带宽：≮200MHZ

　　符合EPA Energy Star标准

　　符合TC099标准

　　5.2 操作系统要求

　　操作系统为Ubuntu16.04以上64位操作系统。CentOS 7以上64位操作系统

　　5.3 打印机要求

　　打印机满足下列条件：

　　中文字符打印速度≮180个字符／秒

　　英文字符打印速度≮300个字符／秒

　　具有 IEEE—1284双向并行接口功能

　　通过ESC／P—K控制代码，具有向下兼容功能

　　5、适用场景

　　适用变电电站自动化

　　适用大中型电厂、集控站、配网、电能量计费系统等。

　　适用水文监测

　　适用水厂监控

　　适用抄表系统

　　适用石油、化工、消防、钢厂监控

　　适用新能源建筑（光伏发电、风能发电等）

　　6、容量指标

　　站（厂）数：32个及以上（扩展功能定制）

　　遥测量：1万到10万（扩展功能定制）

　　遥信量：1万到10万（扩展功能定制）

　　电度量：1万到10万（扩展功能定制）。

　　事件记录数：分月存储，没有限制。

　　7、接入协议

　　◆ 部颁91 CDT 规约

　　◆ DISA规约（即部颁91+南瑞扩展）

　　◆ 部颁103规约

　　◆ XT9702规约

　　◆ modbus-RTU 485接口

　　◆ XT9712规约

　　◆ 部颁102规约

　　◆ 部颁104规约

　　8、系统架构

　　8.1 软件架构

　　8.2 系统架构

　　9、系统安装

　　直接拷贝到客户定义的目录下即可，程序自动识别安装路径。

　　10、其他

　　配置数据库：本系统数据由Mysql和SQLite，订货时请说明

　　支持操作系统：Windows10、Windows7、Windows Server2016、

　　Windows Sever2019，Ununtu18.04或以上 CentOS 7或以上

　　说明操作系统要求64位

　　11、订货要求

　　订货时说明：操作系统要求、数据库要求
