工厂能耗管理系统说明书

　　LINUX/Windows版本

　　一、产品介绍

　　能源已成为人类社会不可或缺的基本要素。各类水、电、气设备与分类能耗是工业设施、社会基础设施与各类建筑建设投资和日常运营成本的主要构成部分之一，合理布局能源设施配置和管控功能可以显著提高设施与能源利用效率并降低成本;

　　系统集计算机技术、互联网技术、电气自动化技术、物联网技术、通信技术于一身，具有现场能耗数据采集、存储、分析、网络安全、应用展现、数据转发等功能。为政府缕清能源消耗、开展节能形势分析及预测、预警、提高节能宏观调控能力，及时提供了数据支撑。帮助重点用能单位加强能源消耗日常调度、提升能源管理精细化水平、开展能源审计、审查以及节能改造投资等提供决策支撑服务，切实有效促进重点用能单位节能增效，从而提升重点用能单位在市场上的综合竞争力

　　远程监控系统平台能够实时、全面、准确地采集客户的各种能耗数据，同时可以采集展示各大站房设备运行状态和用能情况，为客户的企业核算管理提供数据支撑和多维度分析，使客户的企业能耗构成清晰化，为客户降低成本提供能耗诊断和节能建议

　　能耗在线监测系统是一套以节能降耗为核心目的、物联网、大数据分析为基础的能源在线监测与分析管理系统。它是通过对重点用能单位的节能设备、主要工艺设备、主要耗能设备的能耗和工况进行全面监测、诊断与分析，采用设备节能、工艺优化节能、管理策略优化节能等多种手段相结合的方式，为重点用能单位提供适应用户生产线工艺工况差异化特点的系统节能产品、节能策略方案、节能管理与服务平台，进而构建“企业（集团）能源管控中心”，为重点用能单位经济用能、合理用能提供产品、技术、策略、方法和信息支持，使重点用能单位整个生产线实现节能5%-30%；

　　本系统是我公司20年来在变电站自动化系统、配电自动化、物联网、化工、水利领域的最新研究成果。它是基于LINUX操作系统平台，在一体化支撑环境上，实现变电站自动化、化工监控、水利监控等管理功能等众多应用功能，是适合变电站、水利监控、化工监控，具有一体化设计的新一代综合监控系统。

　　本系统以其独特新颖的系统设计思想，完善灵活的应用功能，开放性的系统结构，灵活的系统软硬件配置，可以根据用户功能的要求灵活构成各种应用功能的系统。该系统数据库、界面统一，维护方便，可扩充强，数据共享方便，真正促进自动化水平的提高，保证电网的安全、稳定、经济运行。

　　2 主要功能

　　2.1 采集功能

　　采集RTU远动终端或通讯管理机全数据。

　　通过485总线直接采集多功能仪表或传感器全数据；

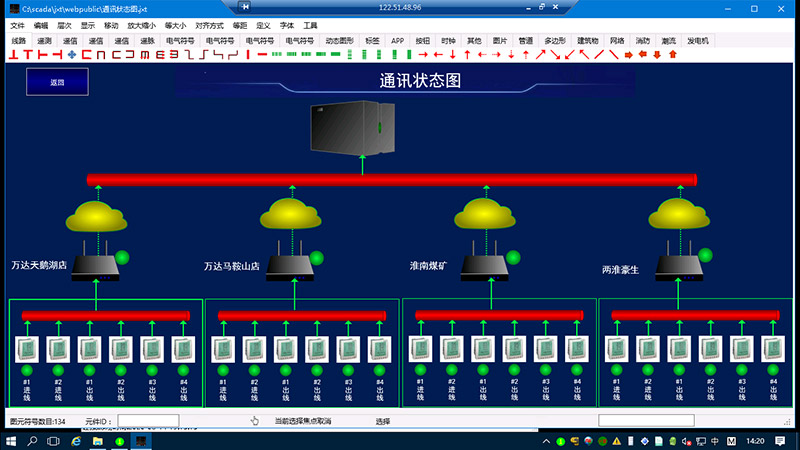

　　2.2 通讯功能

　　支持1个TCP/IP 服务端通讯

　　2.3 事件功能

　　2.3.1 事件配置

　　配置：阀值配置：预警、告警、严重告警配置功能，

　　告警启停配置：遥测、状态量变化启停配置功能；

　　分类配置功能：遥测告警、状态量变化分类配置，如分为开关类、刀闸类共21类配置

　　报警等级配置功能。

　　白名单功能。

　　2.3.2事件记录功能

　　告警事件记录功能

　　2.3.3 事件查询功能

　　可根据配置分类、分时间段等查询功能。

　　2.4 参数配置功能

　　分为人员权限参数配置、厂站参数配置、遥测参数配置、遥信参数配置、计算参数配置、语音合成参数配置、报警参数配置、时段定义参数配置等功能。

　　2.5 计算功能

　　根据计算参数配置的计算公式计算。

　　2.6 系统处理功能

　　负责事件、告警处理分析

　　2.7 声音合成功能

　　对越限告警、事故的文字进行语音合成

　　2.8 监控功能

　　实时数据监视、控制、实时数据查看、报表、历史数据查看、事件查看等。

　　录波等

　　2.9 作图功能

　　支持SVG输出

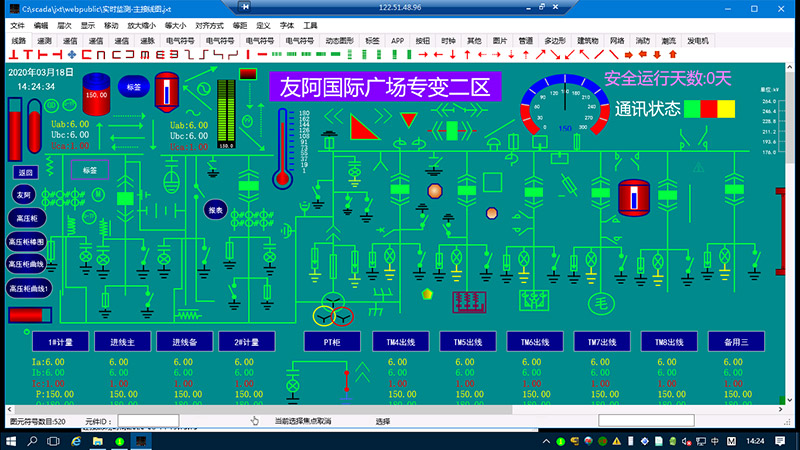

　　采用D2D技术制作矢量图、主接线图、状态图；如：分析图

　　状态图

　　接线图等

　　2.10 语音报警功能

　　根据报警级别进行语音循环报、单次报等。

　　2.11 历史数据存储功能

　　存储遥测历史数据，间隔5分钟

　　存储遥脉历史数据，间隔15分钟；

　　2.12 人员权限管理功能

　　主要是人员、角色权限管理、配置等；

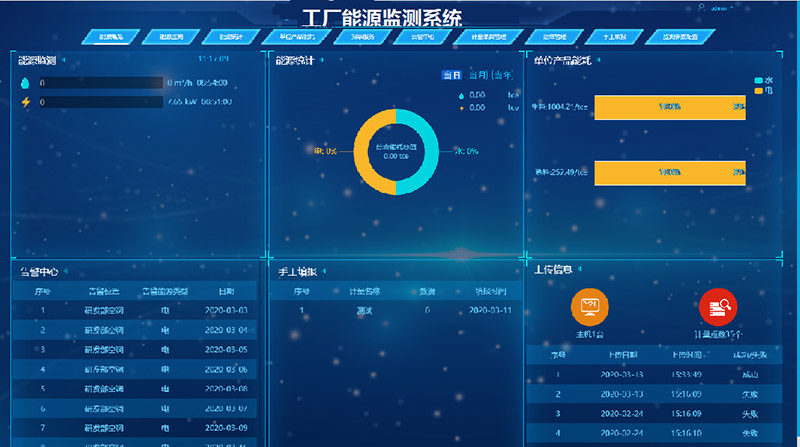

　　2.13 能源驾驶舱

　　能源驾驶舱的功能是帮助重点用能单位了解企业用能全貌、查看数据上传成功率、清楚终端设备在线状态

　　2.14 能源监测

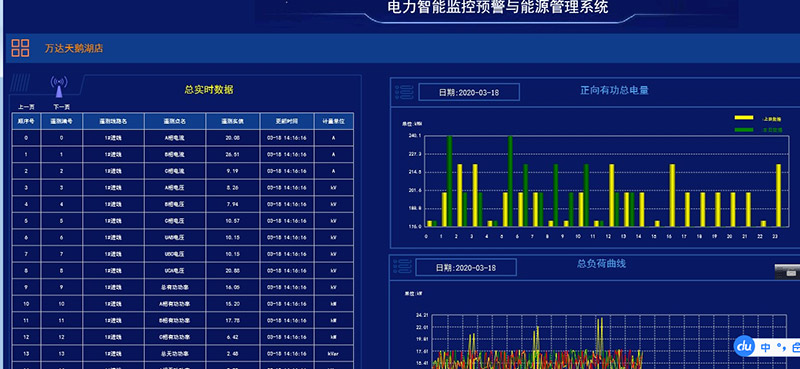

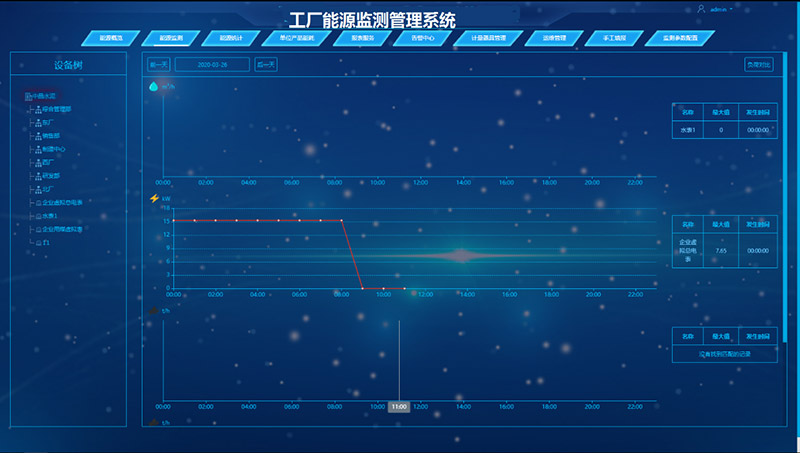

　　能源监测的功能是对于各种能源介质类型，实现能源动态数据实时显示、实时棒图展现、多曲线实时显示，且支持查询最近一周历史数据曲线。

　　2.15 能源统计

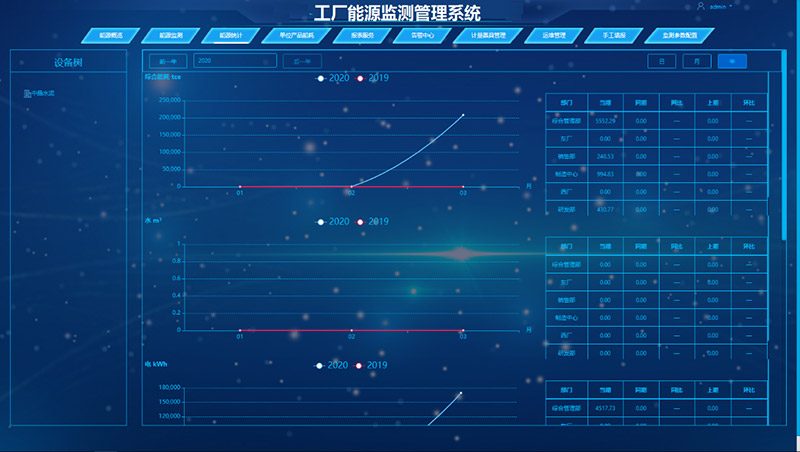

　　能源统计可以从时间（日、月、年）、工序、部门等不同维度了解能耗使用情况

　　2.16 能耗分析

　　分析单位产品能耗、工序单位产品能耗、生产管理能耗

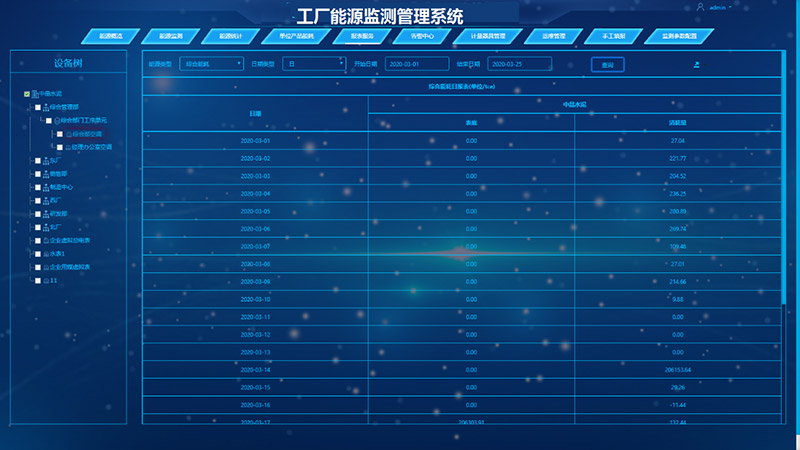

　　2.17 报表服务

　　报表服务包含有日报表、月报表和年报表。通过多样化的报表服务满足生产现场的多种多样需求。报表设有打印功能，可定时自动打印或触发条件打印，并可导出到excel表格中，显著减少抄表工作的人力成本，提高用户的经济效益

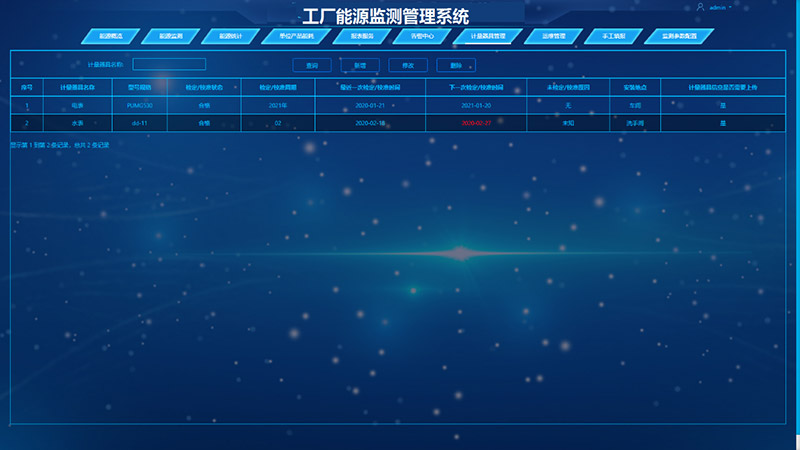

　　2.18 计量器具管理

　　计量器具管理功能是对计量器具的基本信息以及检验信息进行管理

　　2.19 事故预测告警及短信、APP通知

　　?智能化预报警功能实现实时事件推送、历史事件查询、事件分类。故障告警、系统自动推图、视频联动、线路变位闪烁。对于开关变位、保护动作、遥测量越限、通信异常、终端设备运行异常等，系统自动进行报警，同时向用户发送告知。监控中心运行人员第一时间给用户负责人打电话告知并了解现场情况

　　2.20 运维抢修

　　运维抢修服务包括：报表管理、巡视管理、交接班、工单管理、运维报告、虚拟化设备、画面自动巡视、区域监视、地图定位、日常巡检、缺陷管理、二维码管理、设备档案、生命周期管理、备品备件管理

　　2.21 大数据分析

　　设备运行趋势分析：负荷、电流、触点温度等；电动机分析：效率、安全运行时间、维护时间等；故障分析、趋势预测、越限统计；重要设备、线路、用能单位能耗分析；线路、变压器，监控点负荷预测

　　2.22 用电安全管理

　　电能质量、越限统计、停电统计、系统日志；图形开票、打印，本地远程遥控（带防误判断功能）；用户权限管理多层次、无限级；本地与外网数据隔离

　　3系统基本要求

　　内存4G或以上、1T硬盘或以上、多媒体音箱;

　　操作系统为Ubuntu16.04以上64位操作系统。CentOS 7以上64位操作系统

　　4 适用场景

　　适用变电电站自动化

　　适用大中型电厂、集控站、配网、电能量计费系统等。

　　适用水文监测

　　适用水厂监控

　　适用抄表系统

　　适用石油、化工、消防、钢厂监控

　　5 容量指标

　　站（厂）数：32个及以上（扩展功能定制）

　　遥测量：1万到1百万（扩展功能定制）

　　遥信量：1万到1百万（扩展功能定制）

　　电度量：1万到1百万（扩展功能定制）。

　　事件记录数：分月存储，没有限制。

　　6 接入协议

　　◆ 部颁104规约

　　7 系统架构

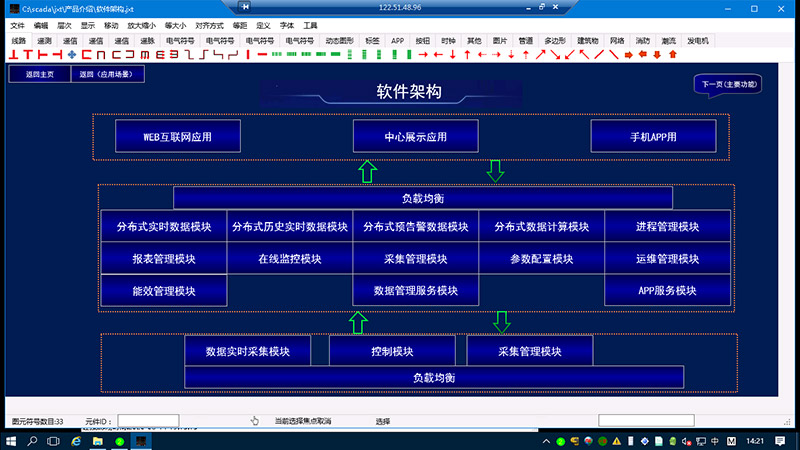

　　7.1 软件架构

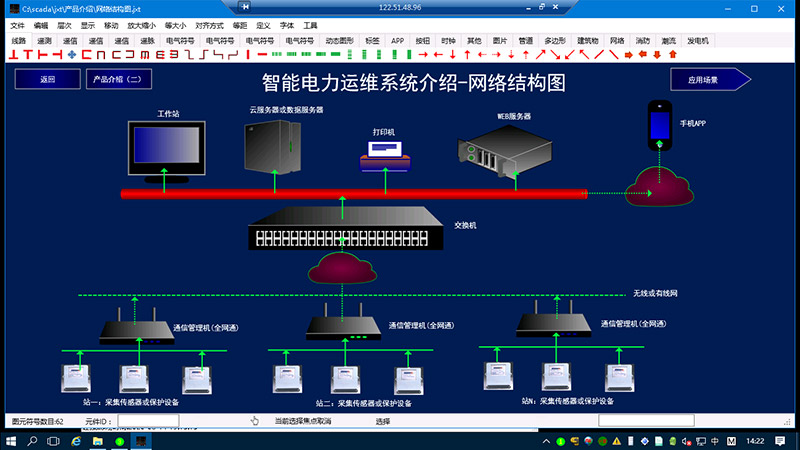

　　7.2 系统架构

　　8系统安装

　　直接拷贝到客户定义的目录下即可，程序自动识别安装路径。

　　9其他

　　配置数据库：本系统数据由Mysql和SQLite，订货时请说明

　　历史库有：Mongodb和系统自定义数据订货时请说明
