随着电力事业的快速发展， 目前对于骨干输变电线路上的超高压变电站（500KV,220KV,及绝大部分110KV变电站）大多已经建立起光纤传输连接，并在生产管理上建立了SCADA系统， 可以进行中心调度、地区调度的多级监控、调度管理。但是对于数量快速增加的农网的变电站、配电站，由于数量大、分布范围广而大多尚未纳入电力SCADA系统中。 随着针对这类无人值守站的管理监控要求的不断提高，以及对供电质量提高的需要，势必要将这类数量较大的配电网变电站、配电站纳入统一的监控管理，变配电智能化系统是建筑物自动化系统(BAS)中的一个重要组成部分。建筑物自动化是对整个系统来进行综合控制管理的统一体。变配电监控系统通过工业标准接口可以与BAS、智能楼宇系统、MIS、ERP、CRM等系统进行数据集成

　　2 主要特点

　　2.1 跨平台应用

　　电力监控系统整体可运行在Unix/Linux/Windows等操作系统上。

　　2.2 硬件适应能力强

　　具有较强的硬件适应能力；基于数十年电力监控领域的深厚背景和行业经验，可实现单控、顺控、授权操作、保护定值管理、压板管理、故障录波报告、查阅等。

　　2.3 动态着色、智能报警

　　网络拓扑着色、智能报警管理、并行实时数据管理等功能，能全面地覆盖用户需求，软件产品高度成熟、可靠、稳定。

　　2.4 统一管理

　　利用现有电力综合数据网，构架综合监控系统，调度中心实现对下属变电站的统一、集中管理

　　3 主要功能

　　3.1 远动采集功能

　　3.1.1采集内容

　　可以将变配电站内所有用电回路的瞬时电量（三相电流、三相电压、有功功率、无功功率、有功电度、无功电度、功率因数、频率等）、各回路断路器的运行状态进行采集

　　操作员站通过网络接收和处理通信计算机通送来的各种数据。每个数据采样通道都应具有“开通”、“关闭”和“写入”的选通置数功能，值班人员可依据所授与的操作权限等级和范围，对有关数据采样通道进行人工查询或设置信息。

　　l）数据采集包括模拟量、数字量和电能量的采集。

　　模拟量可以是交流量，也可以是直流量；

　　2）一般的模拟量、数字量按给定的扫描周期进行采集。

　　3）对某些需要快速反应带时标的数字量采用中断方式输入。

　　4）对某些需要追忆记录的模拟量采用快速扫描方式处理。

　　5）对电能量能进行连续采集，采集的方式为RS485接日形式的数据输入

　　采集RTU远动终端或通讯管理机全数据。

　　通过485总线直接采集多功能仪表或传感器全数据；

　　3.1.2 采集数据

　　采集水、电、气等能源计量、监测装置数据，例如、智能设备、电能质量表、电能表、水表、煤气表、冷量表、热量表、空调控制器、照明控制器等

　　1) 模拟量

　　a) 10kV、35kV、110kV、220kV线路的电流、有功功率、无功功率

　　b) 变压器各侧的电流、有功功率、无功功率

　　c) 所采集的各母线电压及频率

　　d) 母联和分段断路器电流

　　e) 35kV/20kV/10kV电容、电抗无功功率

　　f) 主变油温

　　2) 状态量

　　a) 全部断路器位置信号

　　b) 全部隔离开关位置信号

　　c) 主变压器保护、母线保护、线路保护动作信号

　　d) 断路器重合闸、失灵保护动作信号

　　e) 变电站事故总信号

　　f) 变压器分接头位置信号

　　以上各种信息，用户可自行定义需要的数据集。

　　3.2 监控系统的设计规范

　　监控管理系统的设计中，充分考虑了企业自身特性，以及用电系统的实际结构、电力系统的实际载荷能力等因素，进而合理的选择管理设备，这既有利于减少系统运作的成本，同时也有利于系统功能的实现，自动化电力监控系统需要简单易操作且符合相关规范标准

　　3.3 事件功能

　　3.3.1 事件配置

　　配置：阀值配置：预警、告警、严重告警配置功能，

　　告警启停配置：遥测、状态量变化启停配置功能；

　　分类配置功能：遥测告警、状态量变化分类配置，如分为开关类、刀闸类共21类配置

　　报警等级配置功能。

　　白名单功能。

　　3.3.2事件记录功能

　　告警事件记录功能.

　　3.3.3 事件查询功能

　　可根据配置分类、分时间段等查询功能。

　　当变电站一次设备出现故障时，将引起继电保护动作、开关跳闸，事件顺序记录功能将事件过程中各设备动作顺序，带时标记录、存储、显示、打印，生成事件记录报告，供查询。

　　3.3.4 事件指标

　　系统保存1年的事件顺序记录条文。

　　事件分辨率：依据测控保护装置的事件分辨率，后台软件不失真。

　　3.4 实现能源管理的自动化、数字化、智能化

　　通过与底层过程控制系统及智能仪表的连接，实现能源管理的自动化、数字化、智能化。

　　3.5 控制功能

　　实现对各主变电站、牵引降压混合站、降压站等的变电设备进行分布式遥信、遥测、遥控、遥调。通过通讯网络将现场采集的数据传送到控制室和控制中心并存放在数据库中。操作人员通过工作站的图形界面可直观地了解到各主变电站、牵引降压混合站、降压站等电力设备的运行情况，并能显示或打印各种电量的历史趋势数据、数据报表、设备各种告警信息，在控制室或控制中心进行遥控开/关相应设备。

　　3.6 统一管理

　　对变电站或配电所输变电线路监测，变电站直流电流、蓄电池等智能设备的监控，变电站内环境温湿度、漏水、安防、门禁系统等进行实时监控，统一管理，保证电力系统的运行的可靠性。

　　3.7 谐波实时监测

　　对源滤波设备的运行状态以及滤波效果进行实时监测显示，对其数据进行采集显示，可知有源滤波系统可对各次谐波进行的抑制

　　3.8 监控显示扫描

　　友好的人机交互界面：设备网络的接线情况复杂、庞大：系统具有多画面切换、画面导航的功能；有空间地理平面的系统主画面。可显示各回路的运行状态，带电、非带电、故障着色的功能，人机交互界面实时刷新。

　　对于直流输入的不同数据组别，应可设置不同的扫描率，扫描周期在0.5秒—30秒可变（以秒为单位）

　　3.9 画面作图功能

　　3.9.1 作图概述

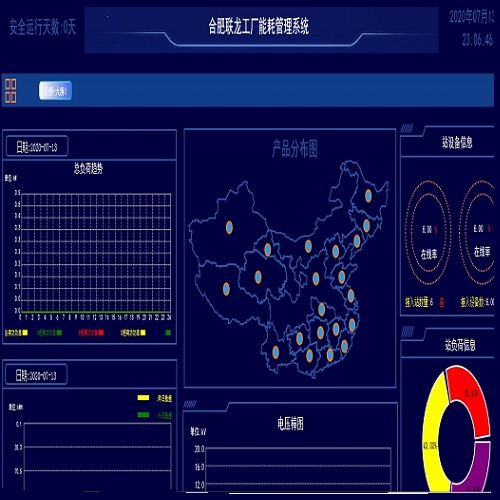

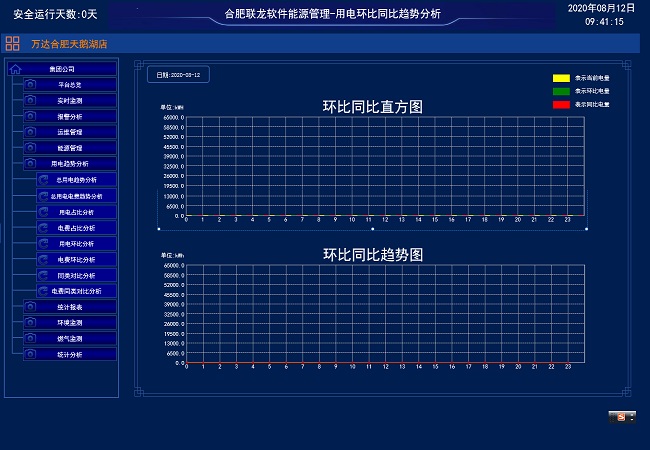

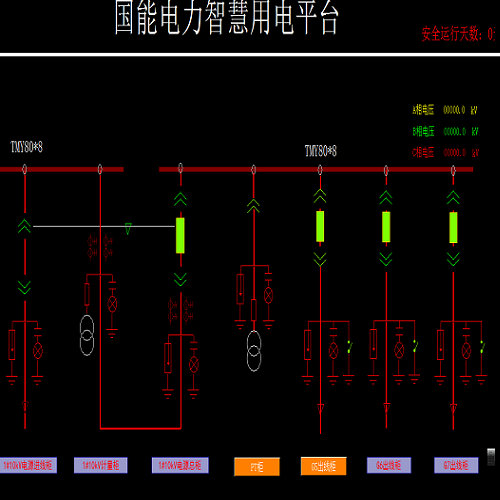

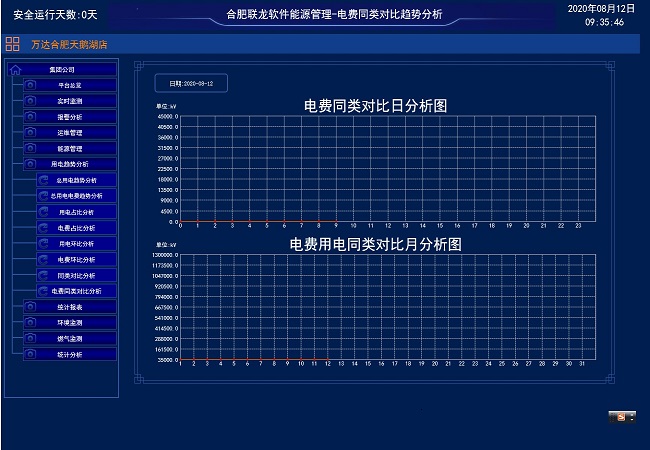

　　采用D2D技术制作矢量图、主接线图、状态图；如：分析图

　　状态图

　　接线图等

　　3.9.2 画面生成及显示

　　系统应具有电网网络拓扑分析功能，实现带电设备的颜色标识。所有静态和动态画面应能存储，并能以jpeg、bmp、等图形格式输出。具有图元编辑图形制作功能，使用户能够在任一台主计算机或操作员工作站上均能方便直观的完成实时画面的在线编辑、修改、定义、生成、删除、调用和实时数据库连接等功能，并且对画面的生成和修改应能够通过网络广播方式给其他工作站。在主控室操作员工作站显示器上显示的各种信息应以报告、图形等形式提供给运行人员。

　　3.9.3 画面显示内容

　　1) 全站电气主接线图（若幅面太大时可用漫游或缩放方式）

　　2) 分区及单元接线图

　　3) 实时及历史曲线显示

　　4) 棒图（电压和负荷监视）

　　5) 间隔单元及全站报警显示图

　　6) 监控系统配置及运行工况图

　　7) 保护配置图

　　8) 直流系统图

　　9) 站用电系统图

　　10) 报告显示（包括报警、事故和常规运行数据）

　　11) 表格显示（如设备运行参数表、各种报表等）

　　12) 操作票显示

　　13) 日历、时间和安全运行天数显示

　　3.10 语音报警功能

　　1、根据报警级别进行语音循环报、单次报、优先报等。

　　2、报警可根据需要分为三级：一般报警、重要报警、紧急报警，重要报警应比一般报警优先报出，紧急报警应比重要报警优先报出，报警级别可设定；报警信号、报警内容可在任何画面自动显示；报警应可进行分类；实现语音报警功能，针对不同的分类报警，进行不同的分类语音报警；

　　3、实现告警推画面功能，当告警发生时，根据报警信号位置弹出对应摄像头画面，自动操作指定设备（照明、警铃等），并自动录像（录像时间可设），实现报警联动；

　　4、接收管理服务器转发的变电站监控系统的报警信息，并指定相应进行记录，以备进行事故调查；

　　5、所有报警信息均应自动保存，有需要时可打印输出；

　　6、可以对报警进行综合查询

　　3.11 具有事故报警和预告报警功能

　　事故报警包括非正常操作引起的断路器跳闸和保护装置动作信号；预告报警包括一般设备变位、状态异常信息、模拟量或温度量越限等。

　　1) 事故报警

　　事故状态方式时，事故报警立即发出音响报警（报警音量可调），操作员工作站的显示画面上用颜色改变并闪烁表示该设备变位，同时显示红色报警条文，报警条文可以选择随机打印或召唤打印。

　　事故报警通过手动或自动方式确认，每次确认一次报警，自动确认时间可调。报警一旦确认，声音、闪光即停止。

　　第一次事故报警发生阶段，允许下一个报警信号进入，即第二次报警不应覆盖上一次的报警内容。报警装置可在任何时间进行手动试验，试验信息不予传送、记录。报警处理可以在主计算机上予以定义或退出。事故报警应有自动推画面功能。

　　2) 预告报警

　　预告报警发生时，除不向远方发送信息外，其处理方式与上述事故报警处理相同(音响和提示信息颜色应区别于事故报警)。部分预告信号应具有延时触发功能。

　　3) 对每一测量值（包括计算量值），可由用户序列设置四种规定的运行限值（低低限、低限、高限、高高限），分别可以定义作为预告报警和事故报警。四个限值均设有越/复限死区，以避免实测值处于限值附近频繁报警。

　　4) 开关事故跳闸到指定次数或开关拉闸到指定次数，推出报警信息，提示用户检修。

　　3.12高安全性和高容错能力

　　高安全性和高容错能力。多种安全措施，不改变原有系统的隔离度和接地系统，具有较好的容差容错能力，不影响原有UPS电源系统的运行安全

　　3.13 人员权限管理功能

　　1、主要是人员、角色权限管理、配置等；

　　2、监控系统具有操作监护功能，允许监护人员实施监护，避免误操作；

　　3、具备不同等级的操作权限，对不同的操作权限设置不同的密码，对应的开放一定功能，分级权限能够精确到个人；

　　4、前台的遥控和遥调操作，需要有确认和密码验证过程，后台的遥控和遥调不需要有确认过程；

　　页面支持根据权限区分隐藏和显示

　　3.14 报表

　　3.14.1 报表类别

　　监控系统能生成不同格式的生产运行报表。提供的报表包括：

　　1) 实时值表

　　2) 正点值表

　　3) 开关站负荷运行日志表（值班表）

　　4) 电能量数据统计表

　　5) 事件顺序记录一览表

　　6) 报警记录一览表

　　7) 微机保护配置定值一览表

　　8) 主要设备参数表

　　9) 自诊断报告

　　10) 其他运行需要的报表

　　3.14.2 输出方式及要求

　　1) 实时及定时显示。

　　2) 召唤及定时打印。

　　3) 生产运行报表应能由用户编辑、修改、定义、增加和减少。

　　4) 报表应使用汉字。

　　5) 报表应按时间顺序存储，报表的保存量应满足运行要求。

　　3.14.3 报表打印

　　常用的打印方式有屏幕打印、定时打印和召唤打印等。

　　所有报表、报警信息记录和操作提示的显示以及打印输出均应为中文或中文注释。汉字的容量至少达到2级字库的要求。应具有电子报表功能，能按用户定义的格式加工报表，并在指定的打印机上输出。对于某些确定的模拟量或电能量，以小时为单位读取测量值，在预先选择的周期内，统计出最小值、最大值、平均值或累计值进行打印制表。根据运行人员的要求，可以随机自动打印和随时人工召唤打印，制表数据至少应保存一年，以便运行人员追补打印。打印内容包括报警打印、事件顺序记录打印和历史记录曲线等

　　3.16系统自诊断和自恢复

　　远方或变电站负责管理系统的工程师可通过工程师工作站对整个监控系统的所有设备进行的诊断、管理、维护、扩充等工作。系统应具有可维护性，容错能力及远方登录服务功能。

　　系统应具有自诊断和自恢复的功能。系统应具有自监测的功能，应提供相应的软件给操作人员，使其能对计算机系统的安全与稳定进行在线监测。系统应能够在线诊断系统硬件、软件及网络的运行情况，一旦发生异常或故障应立即发出告警信号并提供相关信息。应具有看门狗和电源监测硬件，系统在软件死锁、硬件出错或电源掉电时，能够自动保护实时数据库。在故障排除后，能够重新启动并自动恢复正常的运行。某个设备的换修和故障，应不会影响其他设备的正常运行。

　　3.16 与其他设备的通信接口

　　1) 监控系统与继电保护的通信接口

　　监控系统以串口或网络的方式从保护装置信息采集器或继电保护及故障信息管理子站连接获取保护信息。

　　如果在监控系统后台实现继电保护装置软压板投退、远方复归的功能，则继电保护及故障信息管理子站系统与监控系统分网采集保护信息。保护装置可按照子站系统和监控系统对保护信息量的要求，将保护信息分别传输至子站系统和监控系统。

　　如果不在监控系统后台实现继电保护装置软压板投退、远方复归的功能，则监控系统仅采集与运行密切相关的保护硬接点信号，站内所有保护装置与故障录波装置仅与继电保护及故障信息管理子站连接；保护及故障信息管理子站向监控系统转发各保护装置详细软报文信息。

　　2) 监控系统与其他通信设备的接口

　　其他通信设备主要包括直流电源系统、交流不停电系统、火灾报警装置、电能计量装置及主要设备在线监测系统等。监控系统通信接口设备采用数据通信方式收集各类信息，经过规约转换后通过以太网传送至监控系统主机。

　　3.17数据库建立和管理维护功能

　　现场实时数据经过类型处理后存储于实时数据库，根据用户设置的周期对实时数据库中相应的点进行记录，形成历史数据库。数据库的管理和维护应包括存取控制、一致性保护、数据库的备份和恢复等功能。根据运行的需要，数据库可灵活地进行扩充和修改，I/0点相关参数可通过数据库进行在线编辑和定义。各种在线操作不应影响系统正常运行。

　　3.18 设备健康体检功能

　　对设备健康进行体检，目前按日实时体检、按月实时体检

　　4系统性能指标

　　计算机监控系统在保护装置、测控装置、电力仪表等设备满足性能指标的前提下，满足以下性能指标要求：

　　1) 电流量、电压量测量误差≤0.5%，有功功率、无功功率测量误差≤1.0%。

　　2) 电网频率测量误差≤0.02Hz。

　　3) 模拟量越死区传送整定最小值≥0.1%(额定值),并逐点可调。

　　4) 事件顺序记录分辨率（SOE）：站控层≤2ms，间隔层测控单元≤1ms。

　　5) 模拟量越死区传送时间（至站控层）≤2s。

　　6) 状态量变位传送时间（至站控层）≤1s。

　　7) 模拟量信息响应时间（从I/O输入端至远动通信装置出口）≤3s。

　　8) 状态量变化响应时间（从I/O输入端至远动通信装置出口）≤2s。

　　9) 控制执行命令从生成到输出的时间≤1s。

　　10) 双机系统可用率≥99.9％。

　　11) 控制操作正确率100％。

　　12) 站控层平均无故障间隔时间（MTBF）≥20000h。

　　间隔级测控单元平均无故障间隔时间≥30000h。

　　13) 各工作站的CPU平均负荷率：

　　正常时（任意30min内）≤30％。

　　电力系统故障（10s内）≤50％。

　　14) 网络负荷率：

　　正常时（任意30min内）≤20％。

　　电力系统故障（10s内）≤40％。

　　15) 模数转换分辨率≥14位。

　　17) 画面整幅调用响应时间：    实时画面  ≤1s

　　其他画面  ≤2s

　　18) 画面实时数据刷新周期：≤3s

　　19) 双机自动切换至功能恢复时间：  ≤30s

　　5系统基本要求

　　5.1 计算机要求

　　要求按当前主流配置，要求不低于以下指标

　　CPU：I5及以上系列计算机或等同计算机

　　主频：》2.0GHZ

　　内存：DDRAM 4G或以上

　　高速缓存：》1M KB

　　光驱（CD－ROM）：≮50X

　　硬盘（HDD）：1T硬盘或以上

　　128 MB AGP4X高速图形卡，支持3D功能。

　　SB64位声卡

　　多媒体音箱：30W～100W有源防磁音箱

　　能同时支持10Base－T(F) 和 100Base－T（F） 的自适应PCI 网卡

　　2）监控主站人机会话LCD

　　显示尺寸：17”

　　分辨率：≮1800* 1440

　　点距：≤0.25mm

　　行频：≮100kHZ

　　场频：≮88HZ

　　带宽：≮200MHZ

　　符合EPA Energy Star标准

　　符合TC099标准

　　5.2 操作系统要求

　　操作系统为Ubuntu16.04以上64位操作系统。CentOS 7以上64位操作系统

　　5.3 打印机要求

　　打印机满足下列条件：

　　中文字符打印速度≮180个字符／秒

　　英文字符打印速度≮300个字符／秒

　　具有 IEEE—1284双向并行接口功能

　　通过ESC／P—K控制代码，具有向下兼容功能

　　5 适用场景

　　适用变电电站自动化

　　适用大中型电厂、集控站、配网、电能量计费系统等。

　　适用水文监测

　　适用水厂监控

　　适用抄表系统

　　适用石油、化工、消防、钢厂监控

　　适用新能源建筑（光伏发电、风能发电等）

　　6 容量指标

　　站（厂）数：32个及以上（扩展功能定制）

　　遥测量：1万到10万（扩展功能定制）
